CJG工法（コラムジェットグラウト工法）

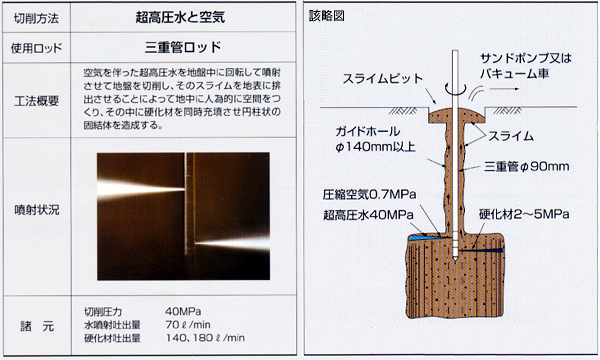

超高圧水と空気と硬化材で構成されるシステム。エネルギーが大きく硬質地盤に対応します。

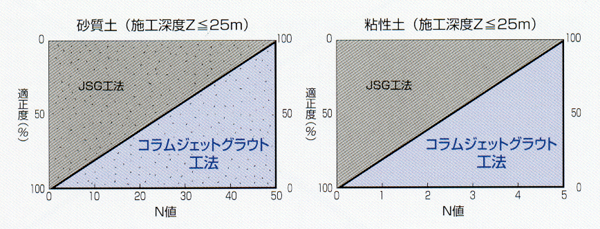

対象地盤のN値と適正値
CJG工法の仕様
有効径
|
N値
|
砂れき
|
砂質土有効径の10％減を基本とする。(原則として試験施工等を行うことが望ましい。)
|
|||||
|
砂質土
|
N≦30
|
30＜N≦50
|
50<N≦100
|
100<N≦150
|
150<N≦175
|
175<N≦200
|
|
|
粘性土
|
ー
|
N≦3
|
3＜N≦5
|
5＜N≦7
|
ー
|
7＜N≦9
|
|
|
腐植土
|
十分検討の上決定する必要が有る
|
||||||
|
有効径 |
0m＜Z≦30m
|
2.0
|
2.0
|
1.8
|
1.6
|
1.4
|
1.2
|
|
30m＜Z≦40m
|
1.8
|
1.8
|
1.6
|
1.4
|
1.2
|
1.0
|
|
|
引き上げ時間
(分／m) |
16
|
20
|
20
|
25
|
25
|
25
|
|
|
硬化材単位吐出量
(m3/分) |
0.18
|
0.18
|
0.18
|
0.14
|
0.14
|
0.14
|
|

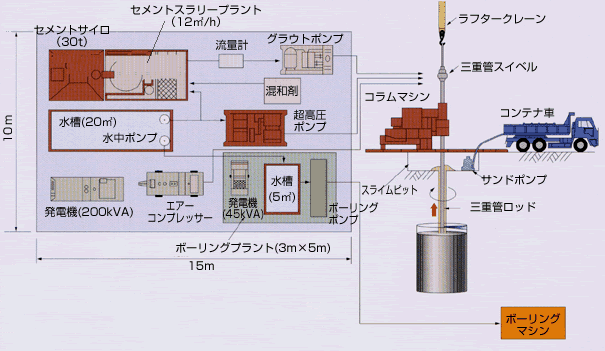

コラムジェットグラウト工法プラント配置図
